THK Linear Slide สินค้าแท้ จำหน่ายมายาวนานในประเทศไทย

THK Linear Slide และ LM Guide สำหรับงานเครื่องจักรอุตสาหกรรม

ชินุปกรณ์ ให้บริการจัดจำหน่าย THK Linear Slide, THK LM Guide, Slide Rail, Linear Motion Guide และชิ้นส่วนระบบการเคลื่อนที่เชิงเส้นสำหรับเครื่องจักรอุตสาหกรรม ระบบ Automation เครื่องจักร CNC หุ่นยนต์ อุปกรณ์ตรวจสอบ เครื่องจักรบรรจุภัณฑ์ อุปกรณ์เซมิคอนดักเตอร์ และงานออกแบบเครื่องจักรเฉพาะทาง ประสพการณ์กว่า 50ปี เราช่วยตั้งแต่การระบุรุ่นจากชิ้นส่วนเดิม การเลือกขนาดและรูปแบบราง การตรวจสอบโหลดและระยะชัก ไปจนถึงการจัดหา LM Block, LM Rail, ลูกบอลหมุน ซีล อุปกรณ์หล่อลื่น และชิ้นส่วนทดแทนที่เกี่ยวข้อง

THK Linear Slide คืออะไร

THK Linear Slide คือชุดอุปกรณ์สำหรับทำให้ชิ้นส่วนของเครื่องจักรเคลื่อนที่เป็นเส้นตรง โดยใช้หลักการกลิ้งของลูกบอลหรือลูกกลิ้งระหว่างรางและชุดสไลด์ ซึ่งช่วยลดแรงเสียดทานเมื่อเทียบกับการเลื่อนสัมผัสโดยตรง

ในกลุ่มผลิตภัณฑ์ THK คำว่า Linear Slide อาจหมายถึงผลิตภัณฑ์หลายประเภท เช่น

LM Guide
Slide Rail
Linear Ball Slide
LM Stroke
Slide Pack
Utility Slide
Cross-Roller Guide
Linear Motion Actuator
Linear Guide ที่ประกอบร่วมกับ Ball Screw หรือ Linear Motor

THK LM Guide เป็นผลิตภัณฑ์ระบบ Linear Motion ที่ช่วยให้เครื่องจักรมีความแม่นยำ ความแข็งแกร่ง ความเร็ว และอายุการใช้งานที่ดีขึ้น โดยมีรูปแบบและขนาดให้เลือกจำนวนมากตามภาระ ลักษณะการติดตั้ง และสภาพแวดล้อมการใช้งาน

ประวัติและเทคโนโลยีของ THK Linear Guide

THK ก่อตั้งขึ้นในประเทศญี่ปุ่นเมื่อปี ค.ศ. 1971 และเริ่มต้นพัฒนา LM Guide ในช่วงแรกของการดำเนินธุรกิจ ต่อมาในปี ค.ศ. 1972 THK ได้พัฒนาระบบ Linear Motion ที่ใช้หลักการกลิ้งเพื่อสร้างการเคลื่อนที่เชิงเส้น ซึ่งเป็นผู้พัฒนา Linear Motion System เชิงอุตสาหกรรมรายแรกของโลก หลักการดังกล่าวนำแนวคิดของตลับลูกปืนแบบหมุนมาประยุกต์ใช้กับการเคลื่อนที่เชิงเส้น โดยให้ลูกบอลกลิ้งไปตามร่องรางและร่องวิ่งภายใน LM Block ส่งผลให้สามารถลดแรงเสียดทานและทำให้เครื่องจักรเคลื่อนที่ได้ราบรื่นกว่าโครงสร้างแบบเลื่อนสัมผัส เทคโนโลยีของ THK ครอบคลุมทั้ง Linear Motion Systems, LM Guide, Ball Screw, Ball Spline, Cross-Roller Ring, Actuator, อุปกรณ์สำหรับเครื่องจักรอุตสาหกรรม หุ่นยนต์ เครื่องมือแพทย์ ระบบราง ยานยนต์ และระบบผลิตพลังงานหมุนเวียน

ปี	เหตุการณ์สำคัญ
1971	ก่อตั้ง Toho Seiko ต้นกำเนิดของ THK (เมษายน 1971) · ผลิตภัณฑ์แรก Link Ball และ Ball Spline รุ่น LBS
1972	LM Guide รุ่น LSR ถูกผลิตเชิงพาณิชย์เป็นรายแรกของโลก
1973	LM Guide รุ่น NSR ผลิตจำนวนมากครั้งแรก · ก่อตั้ง THK Co., Ltd. (มีนาคม 1973)
1977	สร้างโรงงานโคฟุ (โรงงานแห่งแรกในญี่ปุ่น)
1981	ตั้ง THK America (ฐานขายแห่งแรกนอกญี่ปุ่น)
1982	LM Guide 4 ทิศทางรับน้ำหนักเท่ากัน รุ่น HSR
1990	LM Guide Actuator รุ่น KR และ XY Stage รุ่น AX
1996	Caged Ball LM Guide รุ่น SSR · โรงงานแห่งแรกนอกญี่ปุ่นที่ต้าเหลียน
2001	Caged Roller LM Guide รุ่น SRG · จดทะเบียนตลาดหลักทรัพย์โตเกียว (Section 1)
2011	LM Guide ลดการสั่นไหวพิเศษ SPR/SPS
2020	แพลตฟอร์ม OMNIedge เพิ่ม OEE และหุ่นยนต์ขนส่ง SIGNAS
2024	Caged Ball LM Guide มาตรฐานขนาด ISO แบบ Super-Low Waving
2026	Curvilinear Wheel Guide

THK เป็นเครื่องหมายการค้าของ THK Co., Ltd. จาก ประเทศญี่ปุ่น

แนวคิดแบรนด์ THK

THK อธิบายชื่อ THK ผ่านแนวคิด 3 ประการ ได้แก่

Toughness — ความแข็งแรงและความทนทาน
High Quality — คุณภาพสูง
Know-how — ความรู้และประสบการณ์ทางวิศวกรรม

ปัจจุบัน THK ไม่ได้มุ่งเน้นเฉพาะการผลิตและจำหน่ายชิ้นส่วน แต่พัฒนาไปสู่แนวคิด “manufacturing and innovative services company” ซึ่งครอบคลุมการสนับสนุนลูกค้าตั้งแต่การเลือกผลิตภัณฑ์ การออกแบบ การติดตั้ง การบำรุงรักษา และการเพิ่มประสิทธิภาพการผลิต

ประเภท THK Linear Slide และ LM Guide

THK LM Guide แบบ Caged Ball

เหมาะสำหรับงานที่ต้องการการเคลื่อนที่ราบรื่น ความเร็วสูง เสียงต่ำ และลดการบำรุงรักษา โดย THK มีหลายรูปแบบ เช่น

SHS — แบบ Four-way Equal Load ขนาดมาตรฐาน
SSR — แบบ Radial Type ขนาดกะทัดรัด
SHW — รางกว้าง จุดศูนย์ถ่วงต่ำ
SRS — รุ่นขนาดเล็ก แบบ Four-way Equal Load
SRG — รุ่นลูกกลิ้งความแข็งแกร่งสูง
SPR/SPS — รุ่น Super-low Waving
SVR/SVS — รุ่นสำหรับเครื่องมือตัดและโหลดสูง

THK LM Guide แบบ Full-Ball

เป็นโครงสร้างที่ใช้ลูกบอลจำนวนมากเพื่อเพิ่มความสามารถในการรับโหลด เหมาะกับงานที่ต้องการความกะทัดรัดและรับแรงในแนวรัศมีได้ดี

รุ่นที่พบในกลุ่มนี้ เช่น

HSR — รุ่นมาตรฐาน Four-way Equal Load
SR — รุ่น Radial Type ขนาดกะทัดรัด
HRW — รุ่นรางกว้าง จุดศูนย์ถ่วงต่ำ
RSX — รุ่น Miniature และป้องกันลูกบอลหลุด
RSR — รุ่น Miniature
HDR — รุ่นสำหรับงาน Single Rail
NR-X — รุ่นโหลดสูงสำหรับเครื่องมือกล
NRS-X — รุ่นโหลดสูงแบบ Four-way

THK LM Guide แบบ Roller

ใช้ลูกกลิ้งแทนลูกบอล จึงเหมาะกับงานที่ต้องการความแข็งแกร่งและความสามารถในการรับโหลดสูงกว่าโครงสร้างลูกบอลในบางเงื่อนไข

ตัวอย่างรุ่น ได้แก่

HRX — Full-Roller Type, Four-way Equal Load และ Super-high Rigidity
SRG — Roller Retainer Type, Four-way Equal Load และ Ultra-high Rigidity

THK Slide Rail

Slide Rail เป็นรางสไลด์สำหรับการเคลื่อนที่เชิงเส้น ซึ่งมีทั้งแบบใช้ลูกบอล แบบลูกกลิ้ง และแบบล้อ โดยเหมาะกับงานที่ต้องการโครงสร้างเรียบง่าย ระยะเคลื่อนที่จำกัด หรือการเปิด-ปิดชิ้นส่วนของเครื่องจักร

วิธีอ่านรหัสรุ่น THK (ตัวอย่างโครงสร้าง)

ตัวอย่างรูปแบบ: SHS 25 C 2 SS C1 +1000L P

โครงสร้างรหัสแตกต่างกันตามซีรีส์ ก่อนสั่งซื้อควรให้วิศวกรตรวจรหัสเต็มกับแคตตาล็อก ชินุปกรณ์ช่วยถอดรหัสและตรวจความเข้ากันได้ให้

ส่วน	ความหมายโดยทั่วไป
SHS	ซีรีส์
25	ขนาด (Size)
C	ชนิดบล็อก/ตัวถัง
2	จำนวนบล็อกต่อราง
SS	แบบซีลกันฝุ่น
C1	ระยะคลอนแคลน/พรีโหลด
+1000L	ความยาวราง 1000 มม.
P	เกรดความแม่นยำ

ตารางเปรียบเทียบทางเทคนิค (Technical Specification Comparison Table)

เพื่อให้วิศวกรและฝ่ายจัดซื้อสามารถเลือกใช้รุ่นได้อย่างแม่นยำ นี่คือตารางเปรียบเทียบคุณสมบัติเด่นของรุ่นยอดนิยมในตระกูล THK Linear Slide:

กลุ่มผลิตภัณฑ์	Rolling Element	จุดเด่น	เหมาะกับงาน
Caged Ball LM Guide	ลูกบอลพร้อม Cage	เสียงต่ำ เคลื่อนที่ราบรื่น อายุใช้งานดี	Automation, Robot, Transfer Machine
Full-Ball LM Guide	ลูกบอลเต็มร่อง	รับโหลดดี โครงสร้างกะทัดรัด	เครื่องจักรทั่วไปและงาน Radial Load
Roller LM Guide	ลูกกลิ้ง	ความแข็งแกร่งและการรับโหลดสูง	Machine Tool, CNC, โหลดและแรงสั่นสะเทือนสูง
Slide Rail	ลูกบอล ลูกกลิ้ง หรือล้อ	ติดตั้งง่าย เหมาะกับ Stroke จำกัด	ฝาครอบ ประตู โต๊ะเลื่อน
Linear Ball Slide	ลูกบอล	กะทัดรัด แรงเสียดทานต่ำ	เครื่องมือวัดและอุปกรณ์ขนาดเล็ก
LM Stroke	ชุด Linear Motion แบบ Stroke จำกัด	เหมาะกับการเลื่อนระยะจำกัด	Mechanism เปิด-ปิดและอุปกรณ์อัตโนมัติ
Cross-Roller Guide	ลูกกลิ้ง Crossed Roller	ความแม่นยำและความแข็งแกร่งสูง	Precision Stage และเครื่องมือวัด
LM Guide Actuator	LM Guide รวมระบบขับเคลื่อน	พร้อมใช้และลดเวลาออกแบบ	Automation, Pick and Place, Transfer

ตารางเปรียบเทียบรุ่น THK LM Guide ที่ใช้บ่อย ในประเทศไทย

รุ่น	ประเภท	ลักษณะเด่น	แนวทางการใช้งาน
HSR	Full-Ball	Global Standard, Four-way Equal Load	เครื่องจักรทั่วไป, CNC, Automation
SHS	Caged Ball	Four-way Equal Load, มาตรฐานสากล	เครื่องจักรความเร็วสูงและงานอุตสาหกรรม
SSR	Caged Ball	Compact, Radial Type	พื้นที่จำกัด อุปกรณ์ตรวจสอบ
SR	Full-Ball	Compact, Radial Type	โต๊ะสไลด์และกลไกกะทัดรัด
SHW	Caged Ball	Wide Rail, จุดศูนย์ถ่วงต่ำ	งานที่มีโมเมนต์สูงและต้องการความมั่นคง
HRW	Full-Ball	Wide Rail, จุดศูนย์ถ่วงต่ำ	งาน Single Rail และโต๊ะกว้าง
SRS	Caged Ball	Miniature, Four-way Equal Load	อุปกรณ์ขนาดเล็กและ Precision Mechanism
RSX	Full-Ball	Miniature, ป้องกันลูกบอลหลุด	งานขนาดเล็กและต้องการประกอบง่าย
HRX	Roller	Full-Roller, Super-high Rigidity	Machine Tool และโหลดสูง
SRG	Roller	Roller Retainer, Ultra-high Rigidity	งานแม่นยำสูงและแรงสั่นสะเทือนสูง
SVR/SVS	Caged Ball	สำหรับ Machine Tool และโหลดสูง	Machining Center, Grinding Machine
NR-X/NRS-X	Full-Ball	Ultra-heavy Load	เครื่องมือกลและโครงสร้างรับโหลดสูง

การเลือก THK Linear Slide ให้เหมาะกับงาน

กำหนดลักษณะการเคลื่อนที่

เริ่มจากระบุว่าเป็นการเคลื่อนที่ประเภทใด

เคลื่อนที่เป็นเส้นตรงต่อเนื่อง
เคลื่อนที่ระยะสั้นแบบไป-กลับ
เปิดและปิดชิ้นส่วน
เคลื่อนที่ความเร็วสูง
เคลื่อนที่ความแม่นยำสูง
เคลื่อนที่แบบ Single Rail
เคลื่อนที่พร้อมแรงบิดหรือโมเมนต์สูง

ระบุทิศทางและแรงที่กระทำ

ต้องพิจารณาแรงหลัก ได้แก่

แรงในแนวรัศมี
แรงในแนวตั้ง
แรงด้านข้าง
แรงยกหรือแรงกด
แรงบิด
โมเมนต์ Pitch, Yaw และ Roll
แรงกระแทกและแรงสั่นสะเทือน

เลือกประเภทของ LM Guide

แนวทางเบื้องต้น

เลือก HSR หรือ SHS สำหรับงาน Four-way Equal Load ทั่วไป
เลือก SSR หรือ SR เมื่อต้องการโครงสร้างกะทัดรัด
เลือก SHW หรือ HRW เมื่อต้องการลดการเอียงและรับโมเมนต์
เลือก SRS หรือ RSR เมื่อต้องการขนาด Miniature
เลือก HRX หรือ SRG เมื่อต้องการความแข็งแกร่งสูง
เลือก NR-X, NRS-X, SVR หรือ SVS เมื่อต้องการรองรับโหลดและแรงสั่นสะเทือนสูง

เลือกขนาดและจำนวน LM Block

ขนาดที่เหมาะสมไม่ได้พิจารณาจากน้ำหนักเพียงอย่างเดียว ต้องคำนึงถึง

โหลดสูงสุด
ความเร็ว
ความเร่งและความหน่วง
ระยะห่างระหว่าง Block
ระยะห่างระหว่าง Rail
ตำแหน่งจุดศูนย์ถ่วง
โมเมนต์จากน้ำหนักเยื้องศูนย์
อายุการใช้งานที่ต้องการ
ความแข็งแกร่งของฐานติดตั้ง

ตรวจสอบค่า Preload และ Accuracy

Preload คือแรงกดภายในที่เพิ่มความแข็งแกร่งของ LM Guide แต่หากเลือกสูงเกินไปอาจทำให้แรงเสียดทานและความร้อนเพิ่มขึ้น

ควรเลือก Accuracy Grade ให้สัมพันธ์กับ

ความแม่นยำตำแหน่ง
ความขนานของฐาน
ความเรียบของผิวติดตั้ง
ความยาวราง
ความต้องการของเครื่องจักร
ความละเอียดของ Encoder หรือระบบควบคุม

พิจารณาสภาพแวดล้อม

สำหรับงานที่มีปัจจัยพิเศษ อาจต้องเลือก

Stainless Steel
Surface Treatment
รุ่นทนการกัดกร่อน
รุ่นอุณหภูมิสูง
รุ่นน้ำมันต่ำหรือ Oil-Free
ซีลหลายชั้น
Scraper
Bellows
Lubrication System

ความแตกต่างระหว่าง THK LM Guide แบบ Set และ Interchangeable

THK มีทั้งชุด LM Guide ที่จับคู่รางและ Block มาแล้ว และผลิตภัณฑ์บางกลุ่มที่ออกแบบให้สามารถซื้อ LM Rail และ LM Block แยกกันได้

Set Product

เหมาะกับงานที่ต้องการ

ความแม่นยำที่กำหนดไว้เป็นชุด
การจับคู่ Rail และ Block
ความสะดวกในการติดตั้ง
Special Specification
ความมั่นใจด้าน Accuracy

Interchangeable Product

เหมาะกับงานที่ต้องการ

บริหารสต็อกง่าย
เปลี่ยน LM Block หรือ LM Rail แยกชิ้น
ปรับจำนวน Block
ปรับ Preload หรือ Radial Clearance
ตัดรางตามความยาวที่ต้องการ
ลด Downtime จากการมีอะไหล่สำรอง

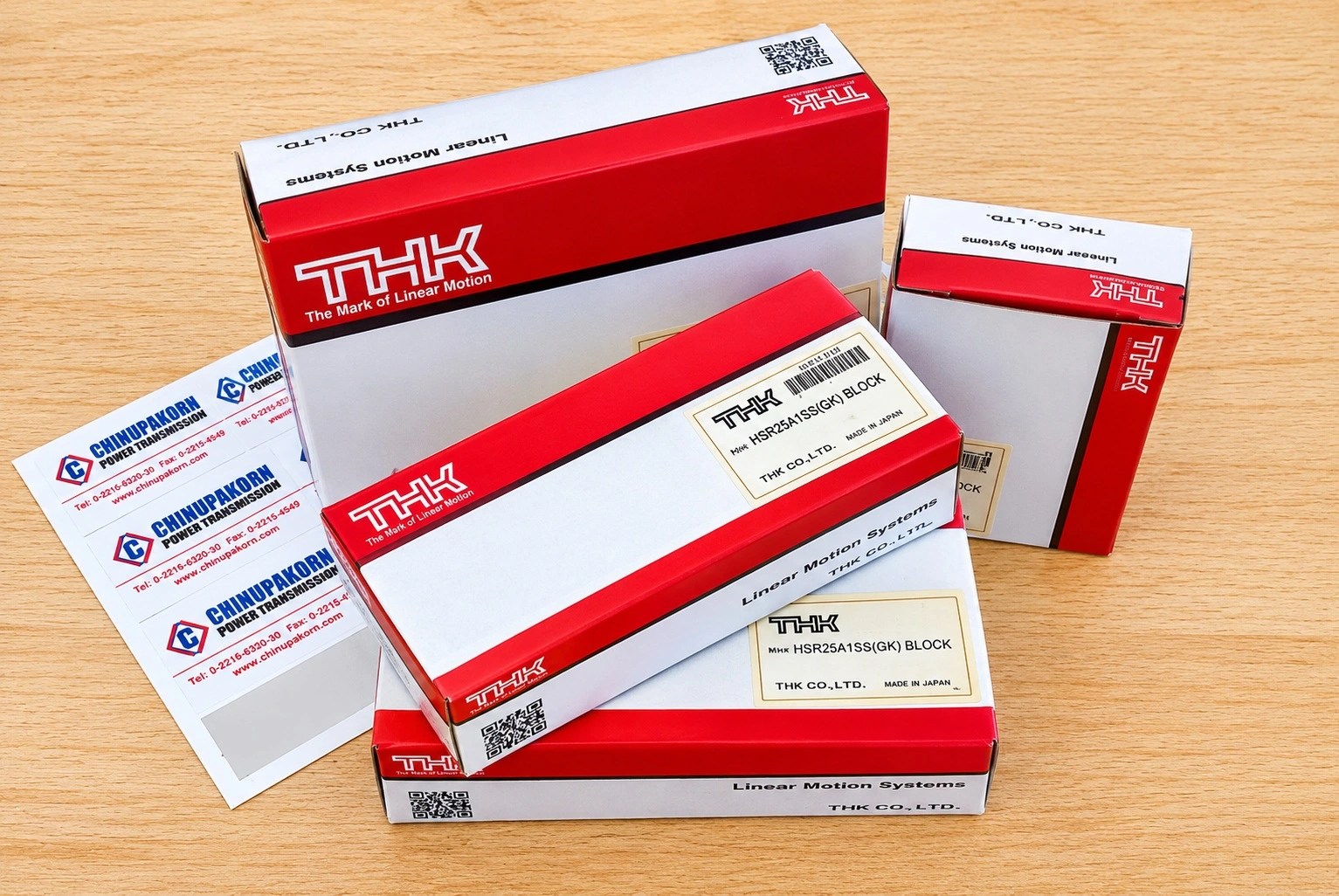

THK GK Series เป็นตัวอย่างกลุ่ม Interchangeable ที่สามารถจัดการสต็อก LM Block และ LM Rail แยกกันได้ แต่การใช้งานต้องอยู่ภายใต้เงื่อนไขของรุ่นเดียวกันและ Accuracy Grade ที่เข้ากันได้ ไม่ควรนำชิ้นส่วน GK ไปผสมกับ Set Product หากต้องการคงค่าความแม่นยำตามข้อกำหนด

THK Linear Slide — บริการด้านเทคนิคจากชินุปกรณ์

ต้องการเลือก THK Linear Slide ให้ตรงกับเครื่องจักรของคุณหรือไม่

ส่งข้อมูลต่อไปนี้ให้ทีมชินุปกรณ์เพื่อช่วยตรวจสอบรุ่น

รูปภาพ LM Block และ LM Rail
รหัสรุ่นที่สลักบนสินค้า
ความยาวราง
จำนวน Block
น้ำหนักโหลด
ระยะชักและความเร็ว
ลักษณะการติดตั้ง
จำนวนที่ต้องการ

ชินุปกรณ์ช่วยตรวจสอบรุ่น THK Linear Slide, LM Guide, Slide Rail และอะไหล่ที่เหมาะสม พร้อมคำแนะนำสำหรับงานเครื่องจักรอุตสาหกรรมในประเทศไทย

ขอใบเสนอราคา THK Linear Slide
ส่งรุ่นเพื่อให้ตรวจสอบ
ขอคำแนะนำเลือก LM Guide
สอบถามอะไหล่ THK
ติดต่อวิศวกรชินุปกรณ์

Q&A คำถามที่ลูกค้าถามบ่อย

THK Linear Slide คืออะไร

THK Linear Slide คืออุปกรณ์สำหรับสร้างการเคลื่อนที่เชิงเส้น โดยใช้ลูกบอล ลูกกลิ้ง หรือชุดล้อเคลื่อนที่ระหว่างรางและชุดสไลด์ ผลิตภัณฑ์ในกลุ่มนี้รวมถึง LM Guide, Slide Rail, LM Stroke และ Linear Ball Slide

THK LM Guide แตกต่างจาก Linear Slide อย่างไร

LM Guide เป็นหนึ่งในกลุ่ม Linear Slide ที่ออกแบบสำหรับงานอุตสาหกรรมและต้องการความแม่นยำ ความแข็งแกร่ง และการรับโหลด ส่วน Linear Slide เป็นคำเรียกรวมของระบบสไลด์เชิงเส้นหลายประเภท

THK HSR และ SHS ต่างกันอย่างไร

HSR เป็น LM Guide แบบ Full-Ball ขณะที่ SHS เป็น Caged Ball LM Guide ทั้งสองรุ่นรองรับแรงได้หลายทิศทาง แต่มีโครงสร้าง Rolling Element ลักษณะการหล่อลื่น เสียง ความเร็ว และเงื่อนไขการใช้งานแตกต่างกัน ต้องเลือกตามโหลด ความเร็ว ความแม่นยำ และอายุการใช้งาน

THK SSR เหมาะกับงานอะไร

THK SSR เป็น LM Guide แบบ Caged Ball และ Radial Type ที่มีโครงสร้างกะทัดรัด เหมาะกับงานที่มีพื้นที่จำกัด เช่น อุปกรณ์ตรวจสอบ เครื่องจักรขนาดเล็ก และระบบ Automation

THK HRW เหมาะกับงานอะไร

THK HRW เป็น LM Guide แบบ Wide Rail ที่ช่วยเพิ่มความมั่นคงและรองรับโมเมนต์ได้ดี เหมาะกับโต๊ะหรือชิ้นส่วนที่มีความกว้างมาก หรือระบบ Single Rail ที่ต้องการลดการเอียง

ควรเลือก Full-Ball หรือ Caged Ball

Full-Ball เหมาะกับงานที่ต้องการความสามารถในการรับโหลดในโครงสร้างกะทัดรัด ส่วน Caged Ball เหมาะกับงานที่ต้องการความราบรื่น เสียงต่ำ ความเร็วสูง และลดการเสียดสีระหว่างลูกบอล

THK LM Guide มีอะไหล่แยกขายหรือไม่

บางรุ่นสามารถจัดหา LM Block, LM Rail และชิ้นส่วนประกอบแยกกันได้ แต่ต้องตรวจสอบว่าเป็นรุ่น Interchangeable หรือ Set Product รวมถึงตรวจสอบ Accuracy Grade, Preload และความเข้ากันได้ก่อนเปลี่ยน
